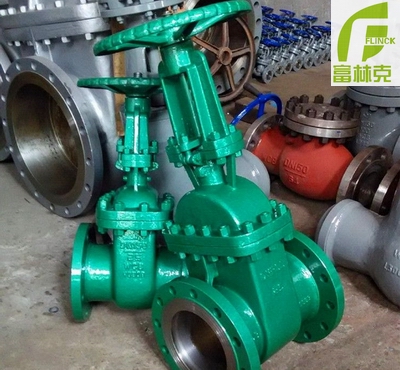

真空隔离闸阀描述
型号:NKZ41H、NKZ44H/NKZ61H、NKZ64H
尺寸:DN25-DN500
压力:PN16-PN100
温度:-20℃~ 425℃~ 540℃
材质:铸钢，不锈钢304，铬钼钢
连接：法兰、焊接
结构：平行式双闸板结构或楔式单闸板结构
富林克真空隔离闸阀有低真空、中真空、高真空、根据不同的介质，真空条件，选择不同的结构形式和密封手段，以保证阀门的真空度。该阀门适用于工作温度≤400℃和≤550℃，工作介质为水，蒸汽和油品的管路上，作为启闭装置；尤其适用于火电厂、医药、造纸等汽机冷凝和真空负压系统，起真空隔离密封作用。
特点--
1、结构形式：真空隔断闸阀-填料函真空密封装置和平行双闸板明杆式结构；
2、由闸板、导向架、弹簧组合形成浮动的密封机构，密封面摩擦后能够实现自补偿。
3、导向架与阀体导向运动，保证双闸板同时启动。
4、设计了真空密封结构填料室，隔离真空可靠,阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性.
5、填料函设置真空密封装置。采用高强柔性石墨夹镍丝膨胀填料与合金镍丝网包覆改良金属聚四氟乙烯填料和脂封环组合安装，并在填料和脂封环间注入高真空密封硅脂，提高填料与阀杆间的密封，达到系统与大气的高度隔离。
真空隔离闸阀标准
设计与制造 | 结构长度 | 压力温度等级 | 连接法兰 | 试验与检验 |
GB/T3595 GB/T12234 | GB/T12221 | GB/T9131 JB/T74 HG/T20604 | GB/T9113 GB/T74-90 HG20592-20635 | GB/T13927 JB/T9092 |
真空隔离闸阀性能
公称压力（MPa） | 试验压力(MPa) | 适用温度(℃) | 适用介质 | |
强度试验 | 密封试验 | |||
1.0 | 1.5 | 1.1 | ≤425 ≤ 540 | 水、蒸汽、带腐蚀性蒸汽 |
1.6 | 2.4 | 1.8 | ||
2.5 | 3.8 | 2.8 | ||
4.0 | 6.0 | 4.4 | ||
6.4 | 9.6 | 7.1 | ||
10.0 | 15.0 | 11.0 | ||
真空隔离闸阀零部件材料
零件名称 Part name | 阀体、阀盖 B0dy B0nnet | 阀杆 Valve stem | 闸板 Wedge gate | 密封面 Sealing face | 阀杆螺母 Valve Y0ke nut | 填料 Parking | 紧固件 Fastener |
NKZ61H NKZ64H NKZ 4 4H NK Z41 H | WCB | 2Crl3 | 25 | H：合金钢 H：all0ysteel | 铝青铜 Albr0nze | 膨胀复合石墨 Expanding c0mp0und graphite | 优质碳钢 High-grade carb0n steel |
NKZ61 Y NKZ6 4Y NKZ 41Y NKZ 44Y | 铬钼钢 Cr.M0 steel | 20CrlM01VA | 铬钼钢 Cr.M0 steel | Y：硬质合金 Y：carbide all0y | 铬钼钢 Cr.M0 steel |
真空隔离闸阀结构图
