冲洗旋塞阀

冲洗旋塞阀描述
 型号：X43F/X63F单冲洗旋塞阀,SX43F/SX63F双冲洗旋塞阀
 应用领域:
富林克冲洗旋塞阀分为单冲洗旋塞阀和双冲洗旋塞阀,它的关闭件为圆柱或圆锥的柱塞,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门,本产品通常用于新管道清洗或者是需要经常冲洗的管道。
 特点：
1、适用于经常操作，启闭迅速、轻便。
2、旋塞阀流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、旋塞阀密封性能好。
5、单冲洗或双冲洗，不能用作节流
 冲洗旋塞阀设计规范
设计规范： API599， API6D
结构长度： DIN3202F1
连接标准： DIN2543-2549
压力试验： DIN3230

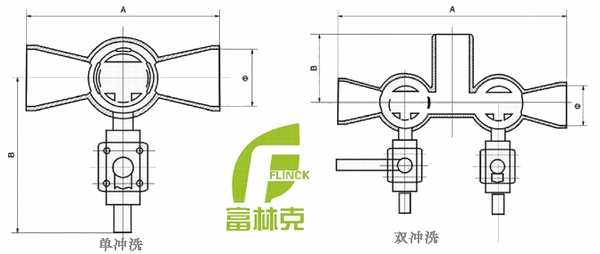

冲洗旋塞阀结构图
冲洗旋塞阀尺寸
公称通径
（			 in			 ）
150Lb			 单冲洗
公称通径
（			 in			 ）
150Lb			 双冲洗
A
B
Ф
A
B
C
Ф
2
216
278
54.8
2
432
115
278
54.8
3
305
278
82.8
3
585
140
293
82.8
4
356
293
108.2
4
686
150
308
108.2
6
432
308
161.5
6
842
200
320
161.5
8
508
320
211.6
8
970
270
270
211.6
10
572
333
264.7
10
1144
350
350
264.7
公称通径
（			 in			 ）
300Lb			 单冲洗
公称通径
（			 in			 ）
300Lb			 双冲洗
A
B
Ф
A
B
C
Ф
2
216
278
54.8
2
432
115
278
54.8
3
305
278
82.8
3
585
140
293
82.8
4
356
293
108.2
4
686
150
308
108.2
6
432
308
161.5
6
842
200
320
161.5
8
508
320
208
8
970
270
270
211.6
10
572
333
260.4
10
1144
350
350
264.7
