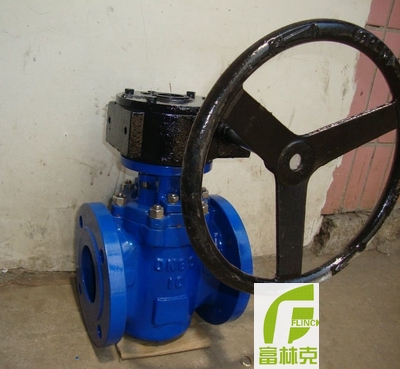

压力平衡式倒装油密封旋塞阀概述
型号：X47F/W、X347F/W
应用领域:
富林克压力平衡式倒装旋塞阀塞阀的阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能,并且减少常规硬密封旋塞阀的力矩。本产品适用于石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
结构：
1.压力平衡式旋塞阀的旋塞锥体的安装方式为倒装。旋塞锥体的上部有一止回阀。在阀门关闭时，由于旋塞锥体上下截面积差，注入的高压密封油使塞体受到向上的提升力，使塞体和阀门的密封面能更好的密封。
2. 在阀门开启瞬间，阀体下腔的压力与管道的介质压力平衡，上腔的高压密封油使塞体受到向下的推力，而使旋塞锥体与阀体密封面间出现微小间隙，旋转塞体时的力矩将有效减少。也可保护密封副。
3. 在高温工况下，旋塞的热膨胀可通过其升降来吸收，避免密封副楔死。油润滑硬密封旋塞阀，虽然采用油润滑能适当减少启闭力矩
特点：
结构合理、密封可靠、性能优良、造型美观；
开关动作轻巧,阻力小；
阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；
压力平衡式倒装油密封旋塞阀标准
| 结构形式 | BC |
| 驱动方式 | 手动 |
| 电动 | |
| 设计标准 | API599、API6D |
| 结构长度 | ASME B16.10 |
| 连接法兰 | ASME B16.5 |
| 试验和检验 | API598.API 6D |
压力平衡式倒装油密封旋塞阀性能
| 公称压力(LB) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
| 150 | 3.0 | 2.2 | ≤180℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16. |

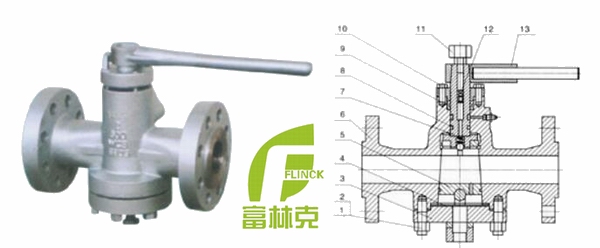

压力平衡式倒装油密封旋塞阀材料表
| 序号 | 名称 | 材质 |
| 1 | 双头螺栓 | ASTM A194-2H、A194-8、A194-8M |
| 2 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
| 3 | 阀盖 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 4 | 垫片 | 柔性石墨 不锈钢 |
| 5 | 塞子 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 6 | 阀体 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 7 | 阀杆 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 8 | “O”型圈 | 丁腈橡胶NBR |
| 9 | 填料 | 柔性石墨 |
| 10 | 填料压盖 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 11 | 加油嘴 | |
| 12 | 止回阀 | |
| 13 | 手柄 | ASTM A47-32510、A216 WCB |

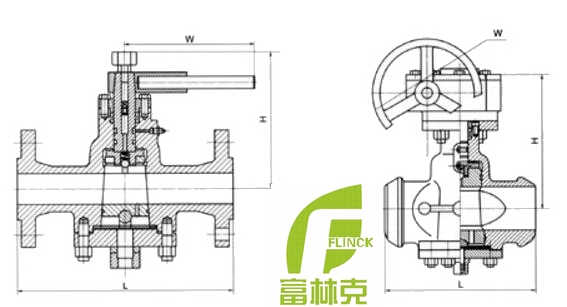

压力平衡式倒装油密封旋塞阀结构图
