芯片底部填充胶主要用于CSP/BGA 等倒装芯片的补强，提高电子产品的机械性能和可靠性。根据芯片组装的要求，讨论了底部填充胶在使用中的工艺要求以及缺陷分析方法。
倒装焊连接技术是目前半导体封装的主流技术。倒装芯片连接引线短，焊点直接与印刷线路板或其它基板焊接，引线电感小，信号间窜扰小，信号传输延时短，电性能好，是互连中延时短、寄生效应小的一种互连方法。这些优点使得倒装芯片在便携式设备轻薄、短小的要求下得到了快速发展。图1 是在手机、平板电脑、电子书等便携设备中常用的BGA/CSP 芯片结构。BGA/CSP 的芯片引脚在元件的底部，成球栅矩阵排列，通过底部焊点与线路板进行连接。
芯片底部填充胶气泡处理

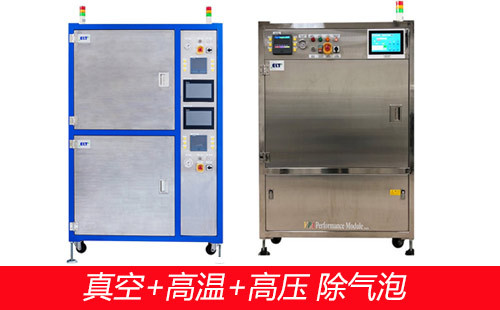

台湾ELT科技研发的高温真空压力除泡机，利用专利技术采用真空 压力 高温烘烤的方法将内部气体抽至表面. 之后再施以压力及加热烘烤，已达到去除气泡的目的。效果一目了然。目前众多台资厂都在使用ELT科技的除气泡设备，我们为您提供专门的定制解决方案，让您提高产品良品率，降低消耗。
